Конрег

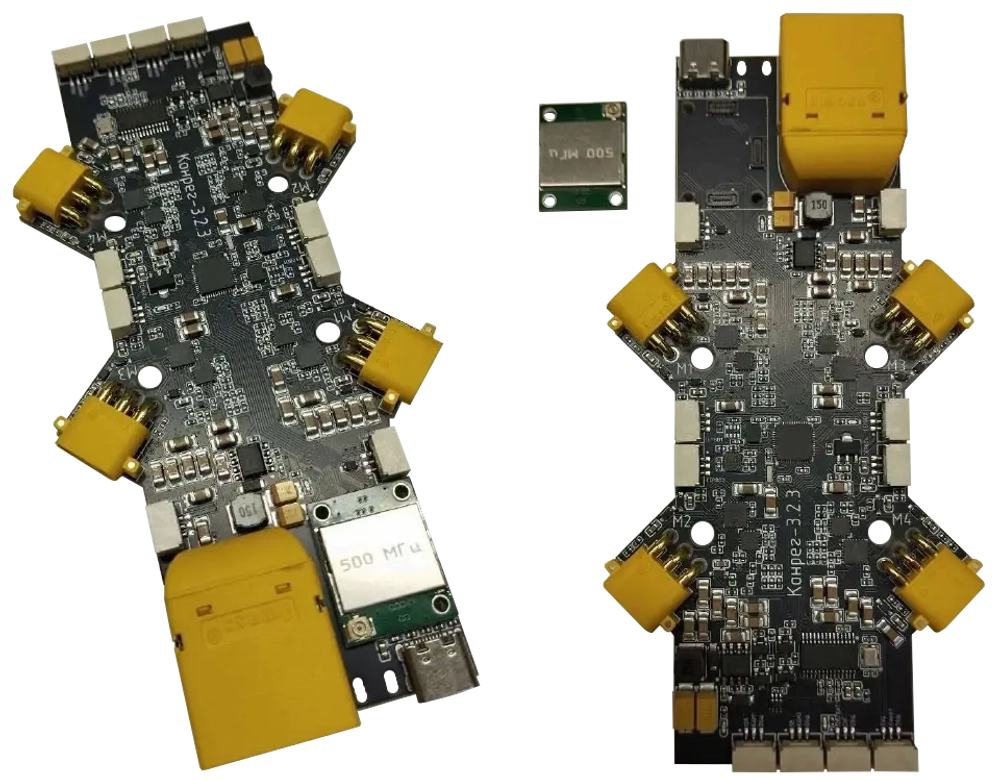

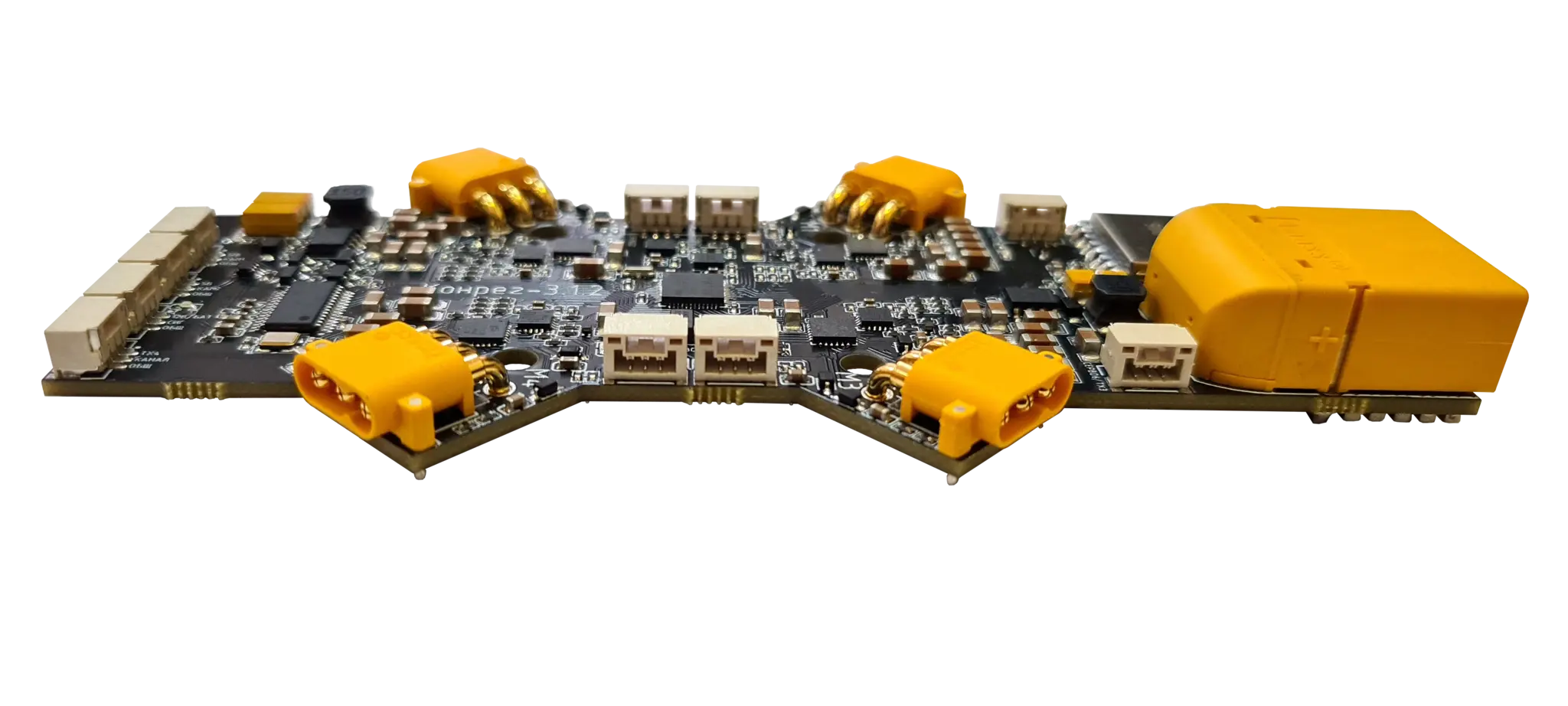

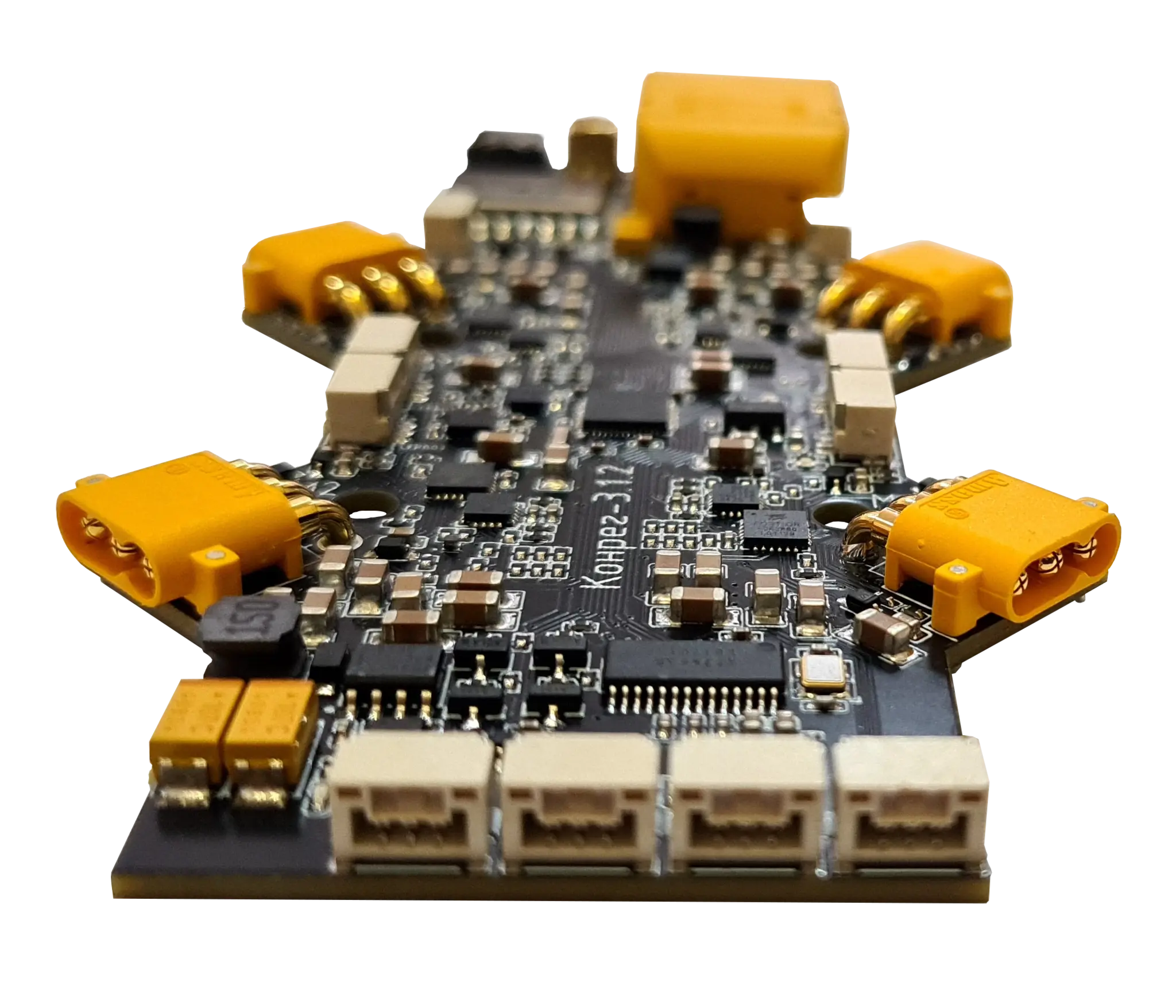

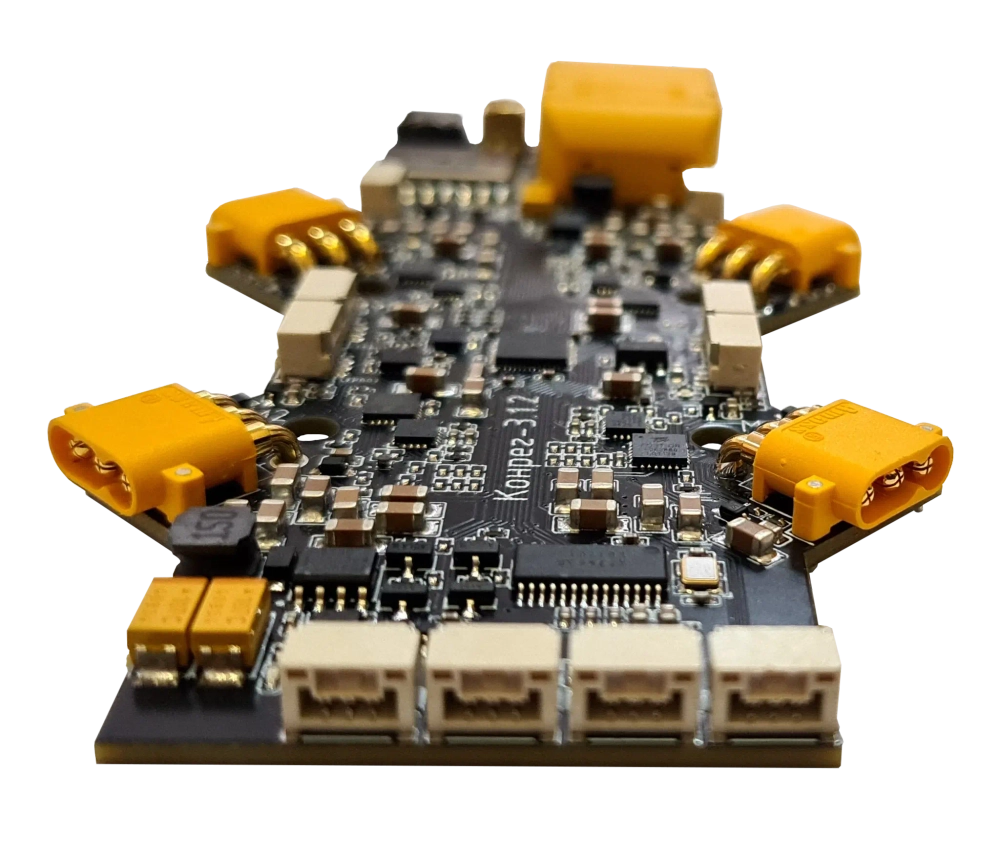

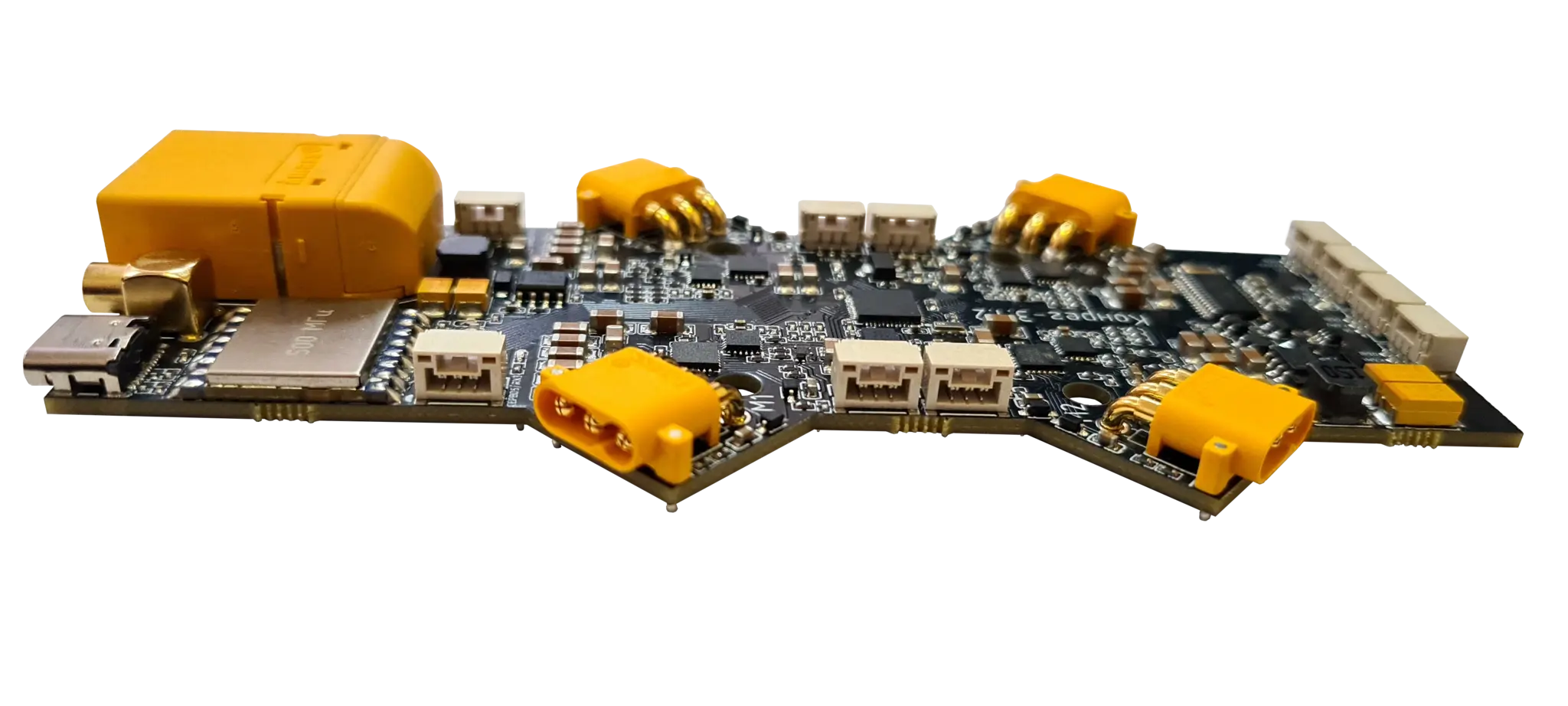

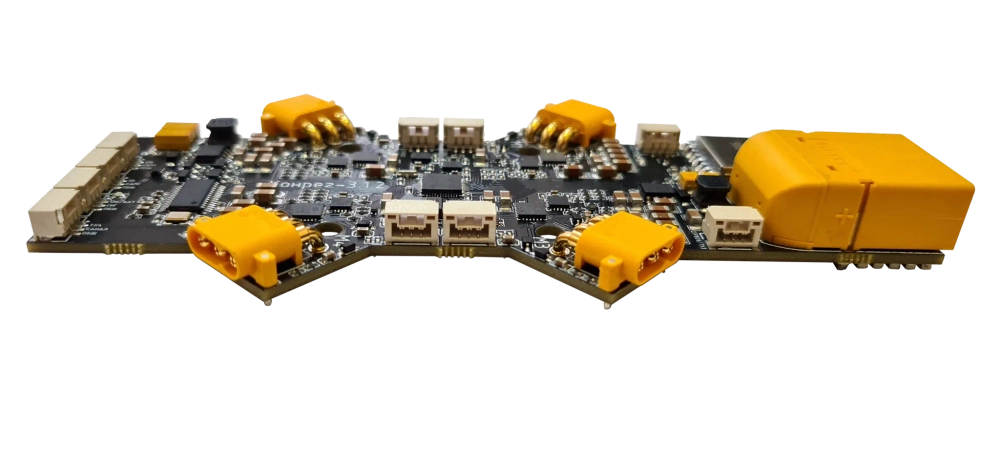

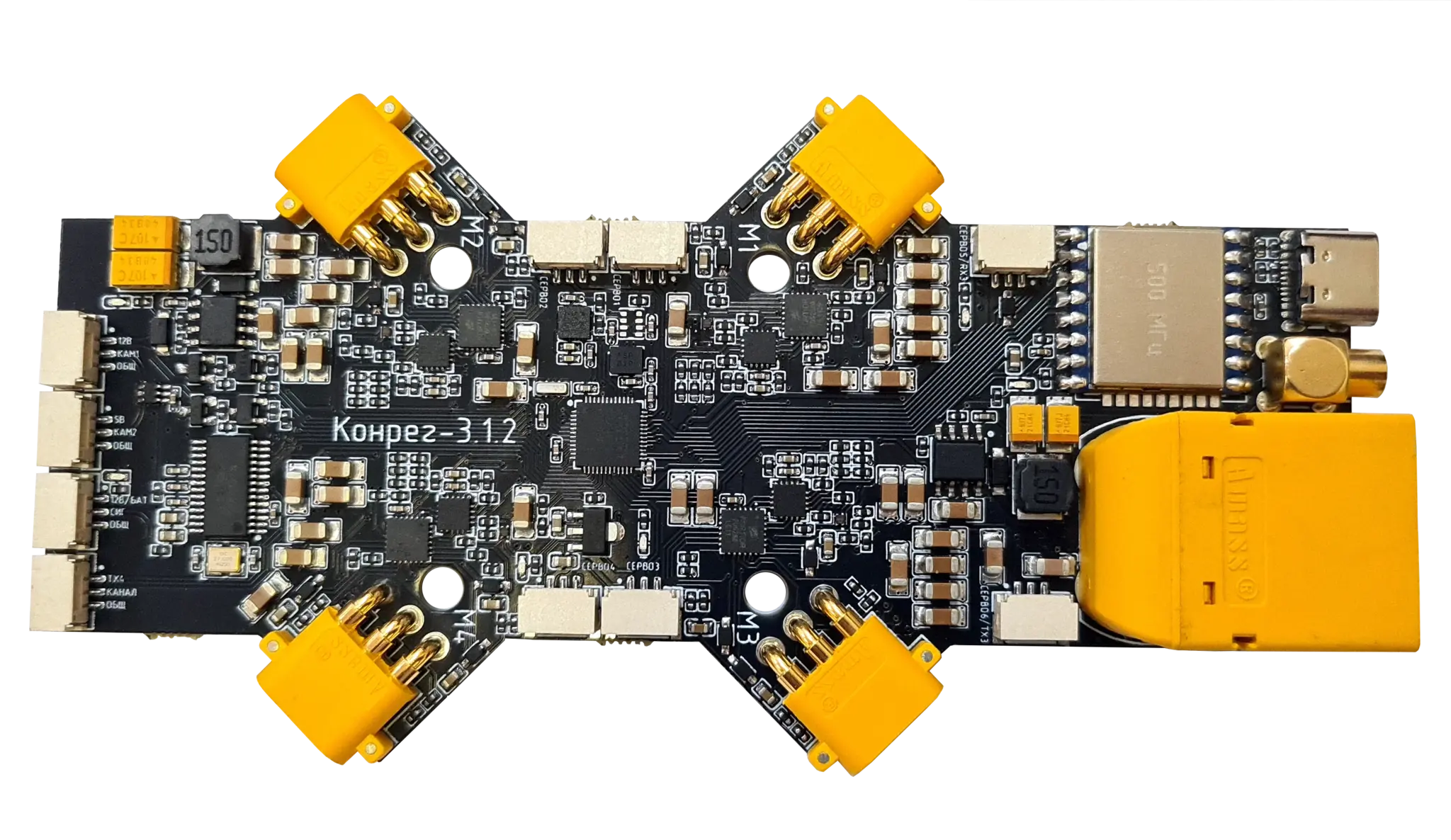

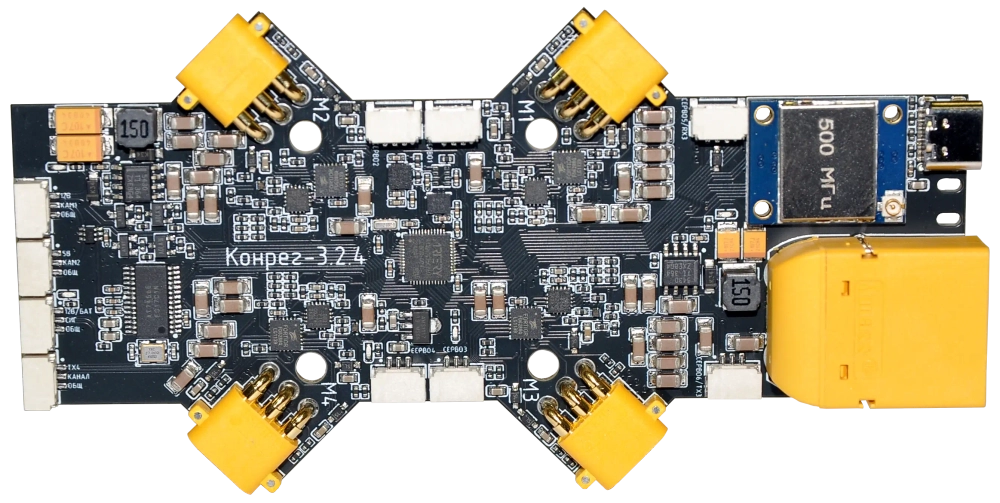

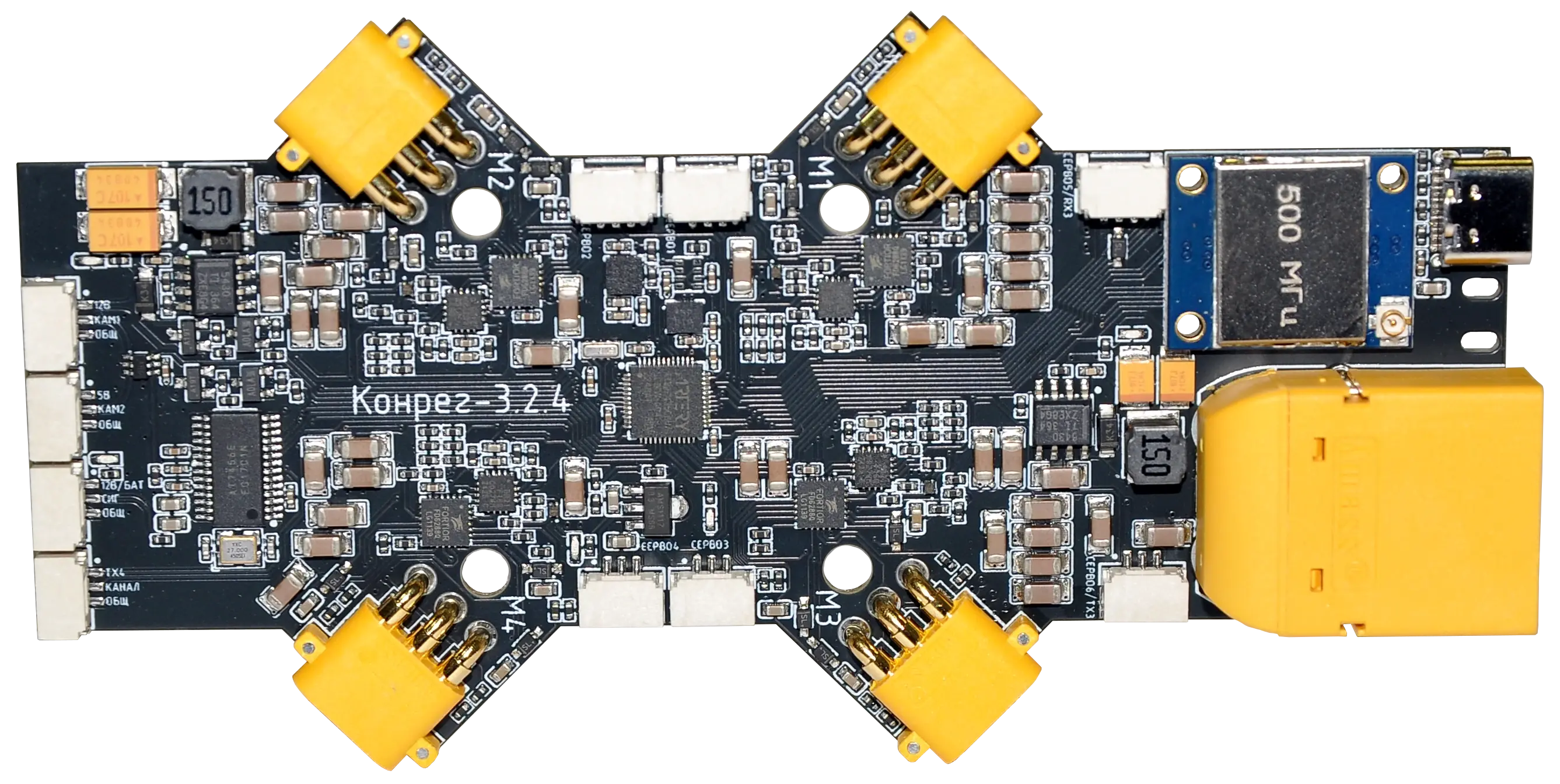

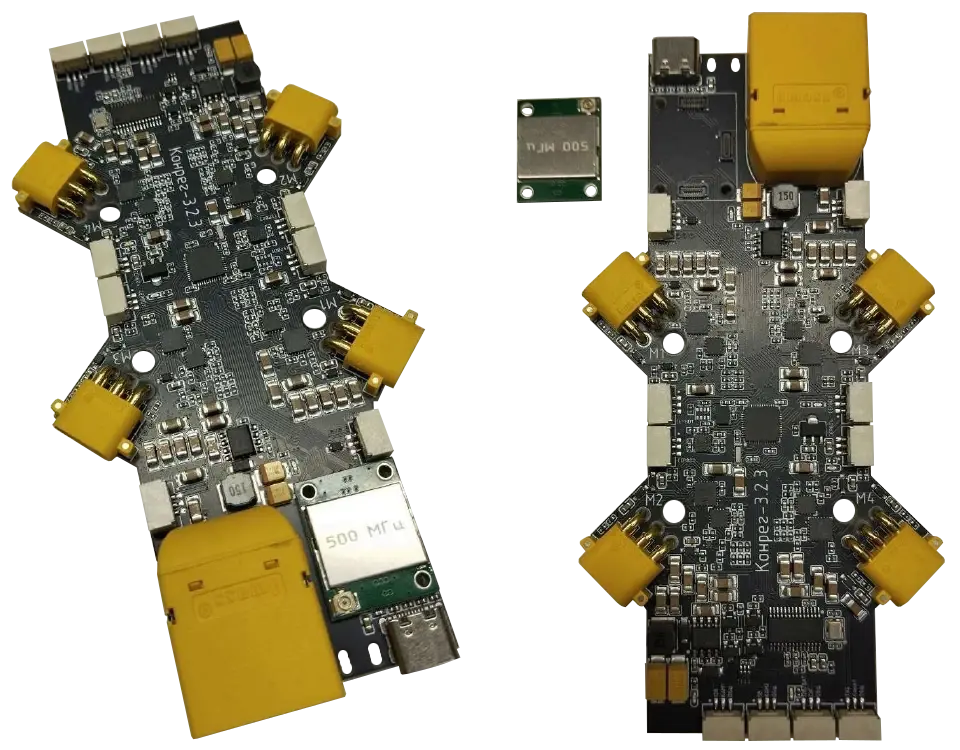

Конрег (КОНтроллер-РЕГулятор) – это универсальная плата, разработанная для сокращения времени и трудозатрат на сборку БПЛА. Модульная конфигурация на разъёмах. Конрег задуман как основа для создания лёгких FPV-квадрокоптеров.
Преимущества Конрега
• Быстрая сборка – минимизированы трудозатраты и риск брака, свойственные традиционной сборке из отдельных модулей.
• Устойчивость к перегревам – высокая теплоёмкость единой платы и простота охлаждения в связи с установкой всех силовых элементов с одной стороны платы уменьшают риск перегрева.
• Быстрый биндинг без кнопок и коллизий с помощью кастомизированной ELRS прошивки.
• Возможность применять сменные быстросъёмные модули связи на частоты от 150 до 915 МГц.
• Возможность переключения между двумя камерами.
• Возможность применять до 6 сервоприводов.
• Из коробки поддерживает Bidirectional DShot и RPM-filtering, что ослабляет осцилляции и улучшает стабильность БПЛА в полёте.
Характеристики
Полётный контроллер
• Полётный контроллер на базе AT32F435 и других вариаций под управлением Betaflight.
• Гироскоп и акселерометр BMI270 или аналогичные.
• Магнитометр QMC5883L.
• Барометр BMP280.
Регулятор оборотов
• 4 регулятора оборотов с поддержкой Bluejay/ BLHeli_S.
• Рабочее напряжение 4-8S LiPo.
• Рабочий ток 50А (с радиатором до 80А) на мотор.
Так же на плате
• Гнездо для установки ELRS-приёмника произвольной частоты субгигагерцового диапазона с чувствительностью -148дБм
• OSD AT7456E

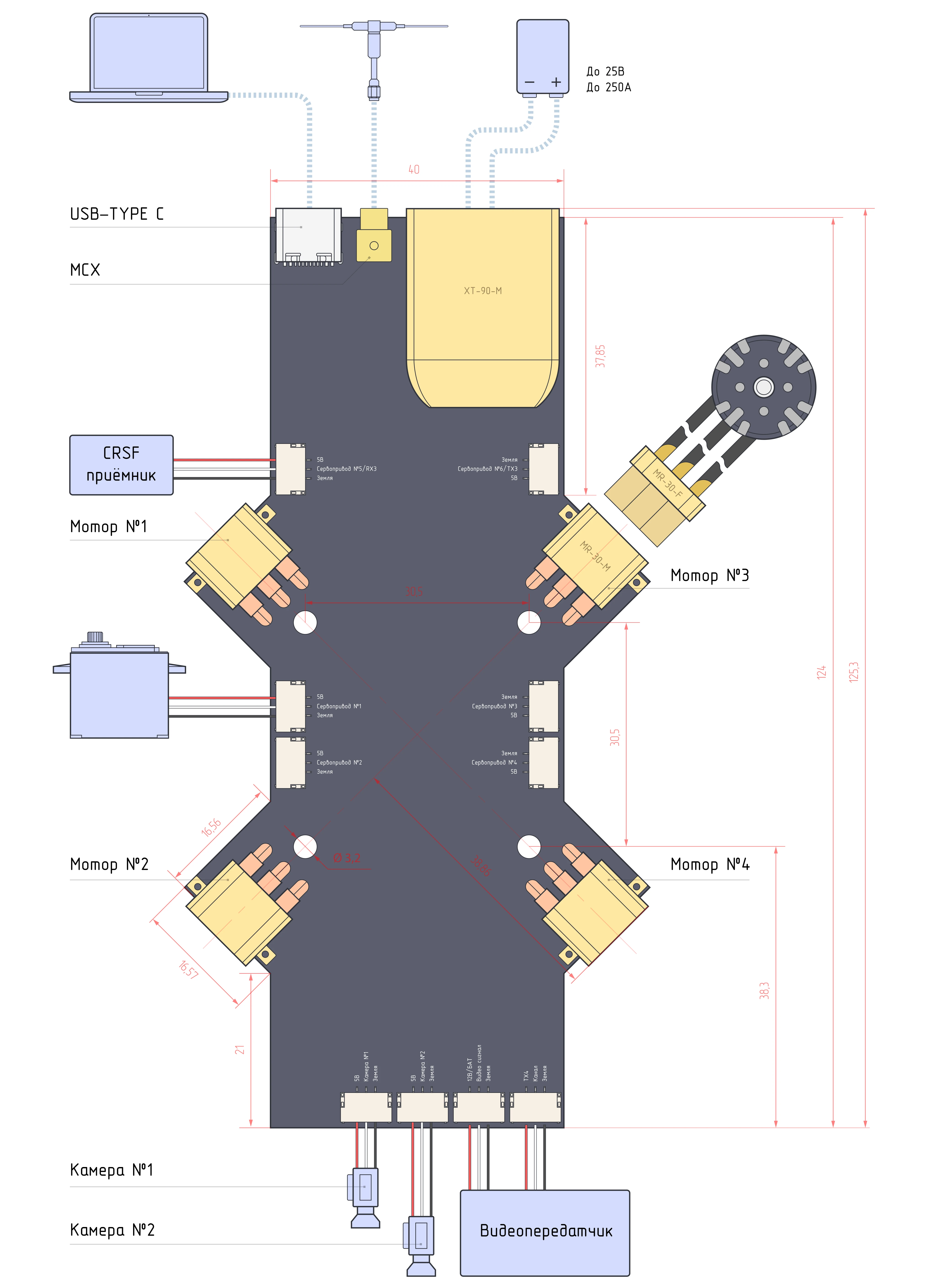

Возможности подключения периферии
На плате выведены следующие интерфейсы для подключения периферии:
• Контакты для подключения 2 аналоговых камер.
• Контакты для подключения видеопередатчика, в том числе с поддержкой irc tramp/smart audio.
• Контакты для подключения 6 сервоприводов.
• Разъём для взаимодействия с полётным контроллером – USB тип С.
Цепи питания
Выделенная для видеопередатчика цепь питания 12В с возможностью дистанционного включения/выключения.
• 12В
• 5В
• 3,3В
• VBAT

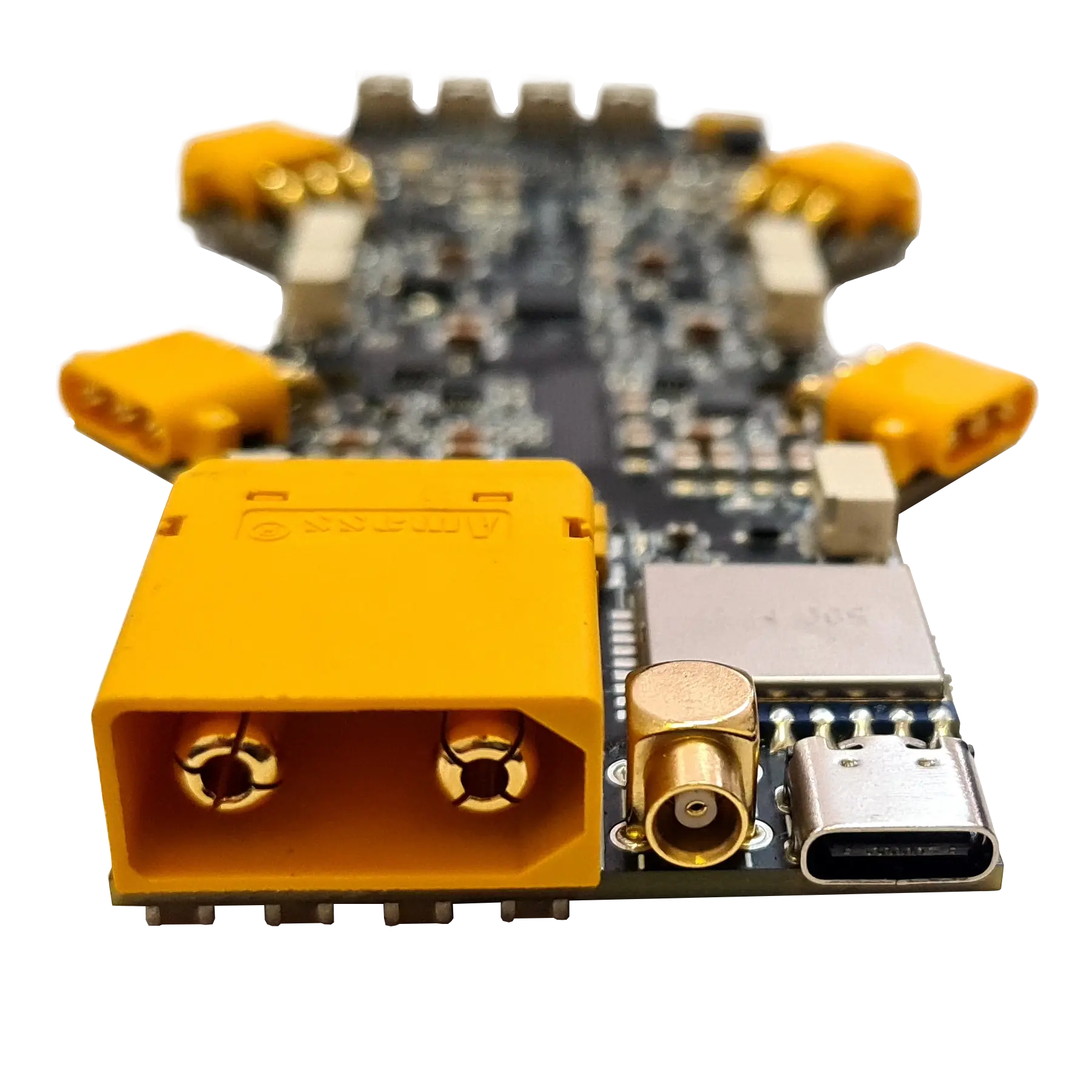

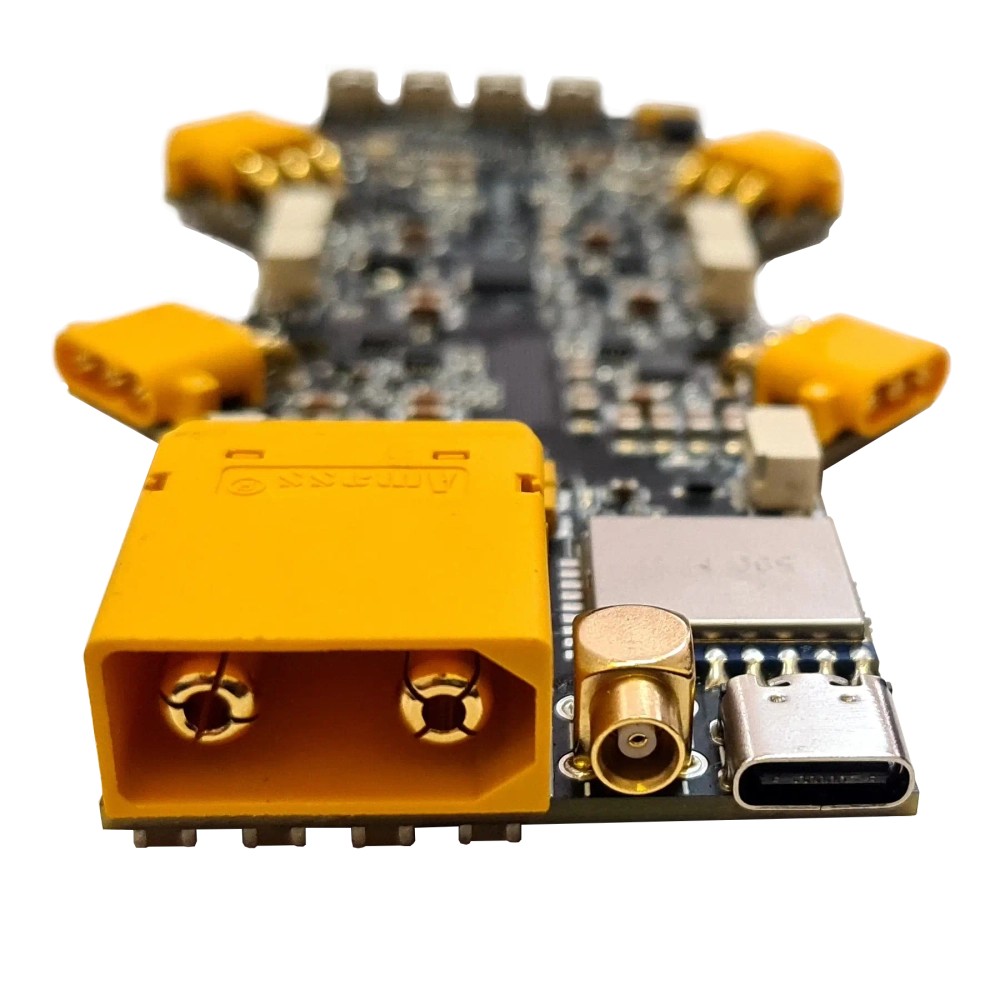

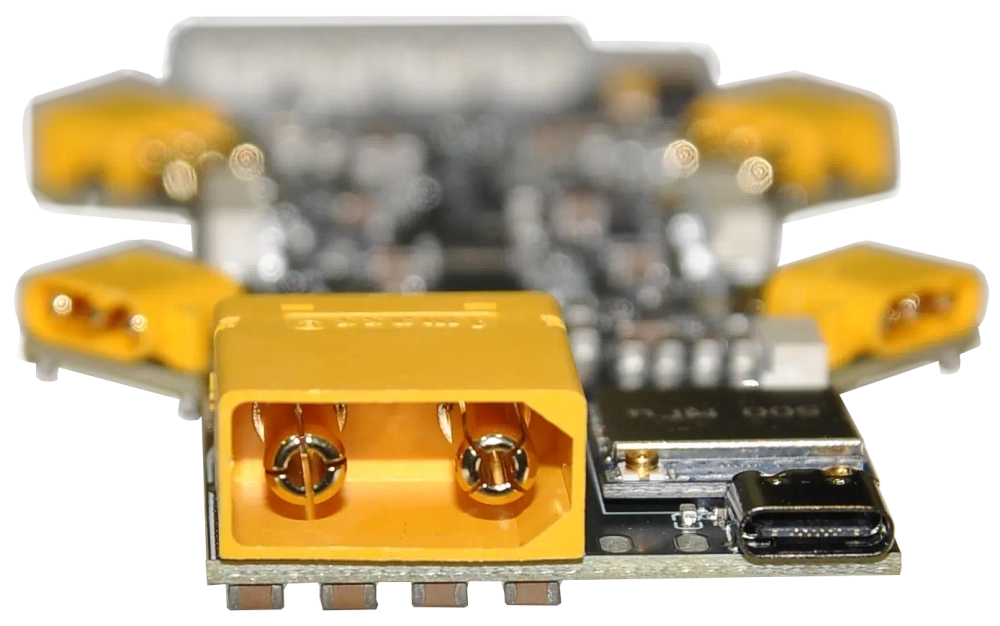

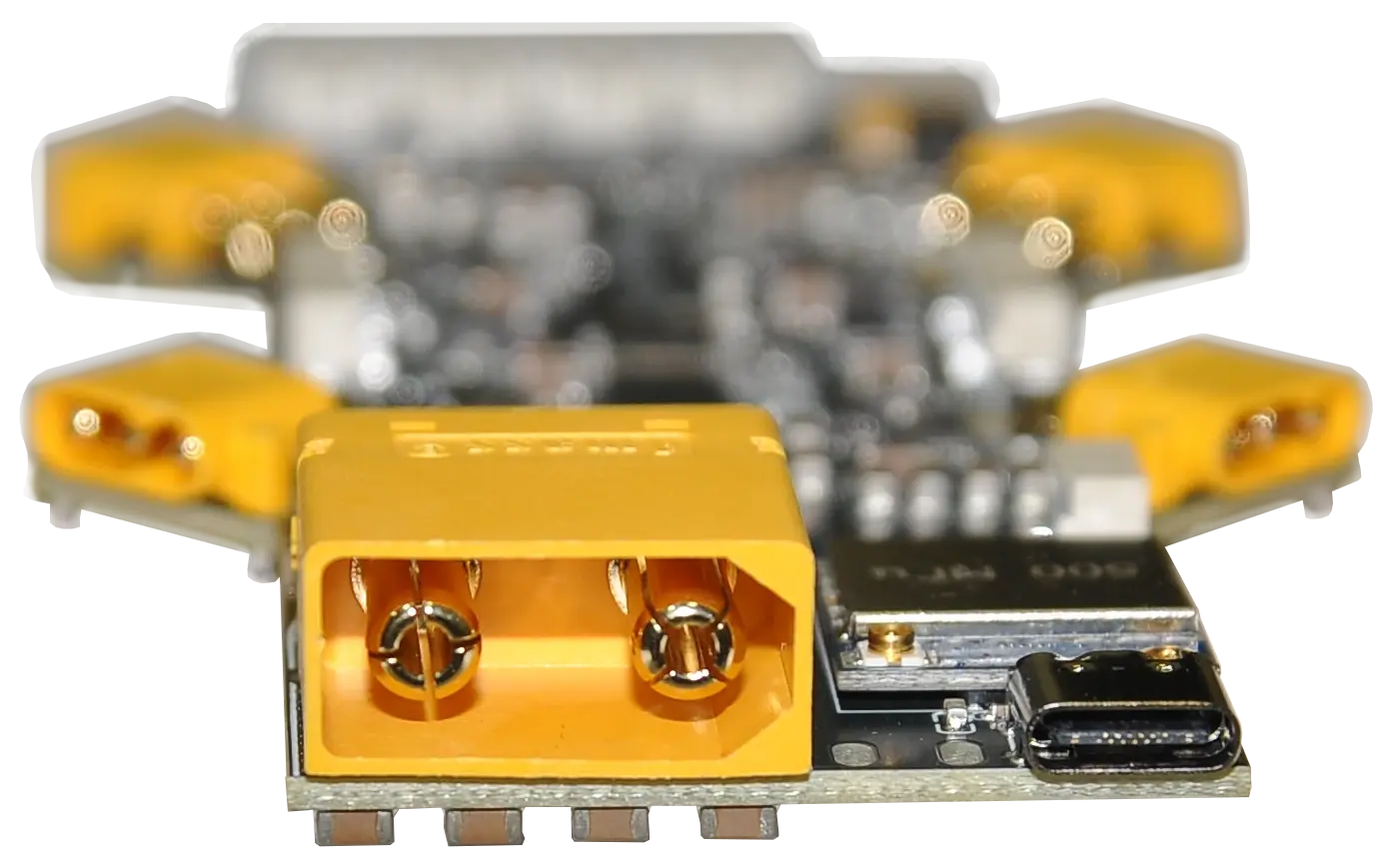

• Разъём питания XT90 – есть возможность использовать безыскровой разъём.
• Разъёмы подключения моторов – MR30PW.
Размеры, мм: 125х63х15
Поштучно - при наличии остатков. Под заказ минимальная партия от 100 штук. По вопросам оптовых закупок обращайтесь на электронную почту.

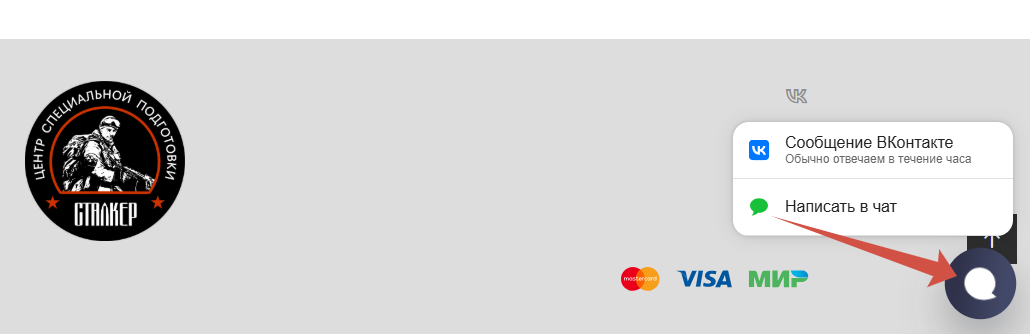

По вопросам, связанным с настройкой, обращайтесь в чат. Если Вам долго не отвечают, пожалуйста, оставьте своё имя пользователя в телеграм (@Primer) или любые другие удобные контакты для связи, как только мы освободимся - сразу свяжемся с Вами.
