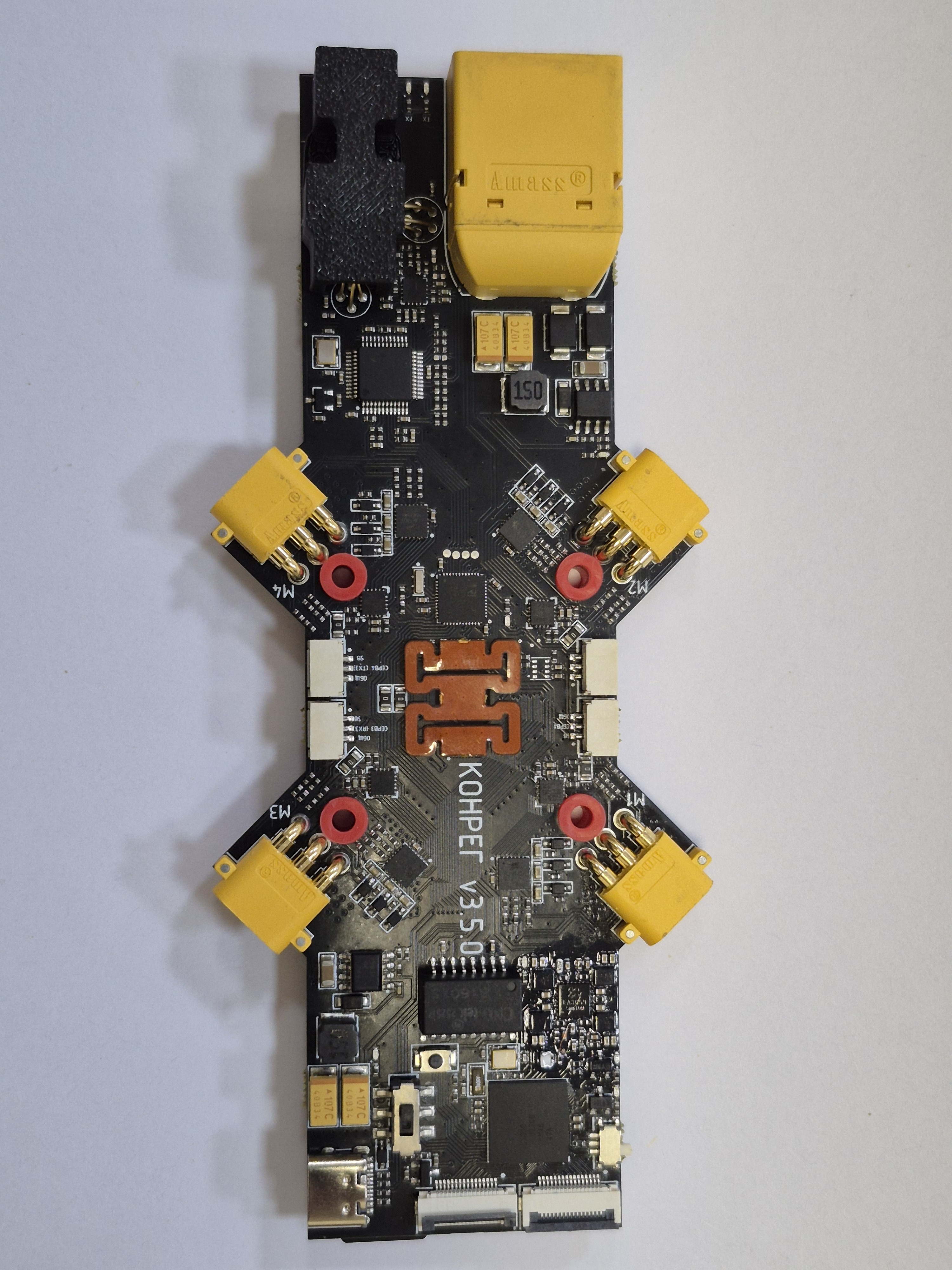

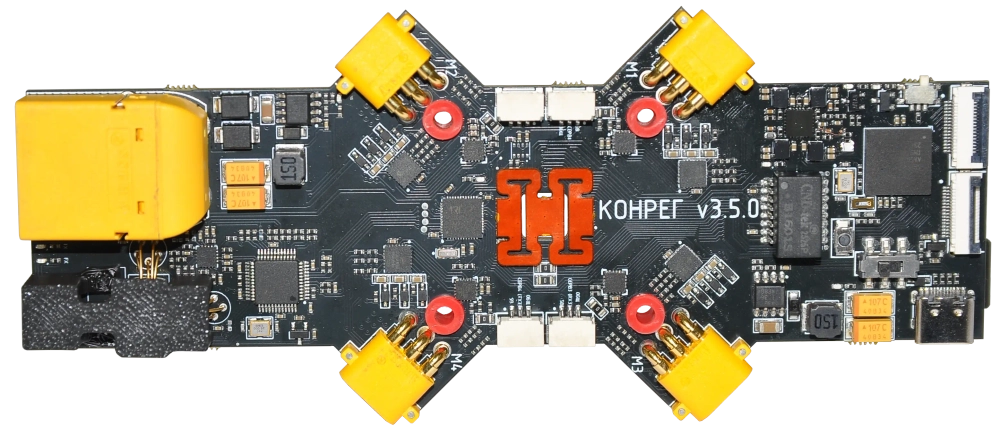

Конрег 3.5.0

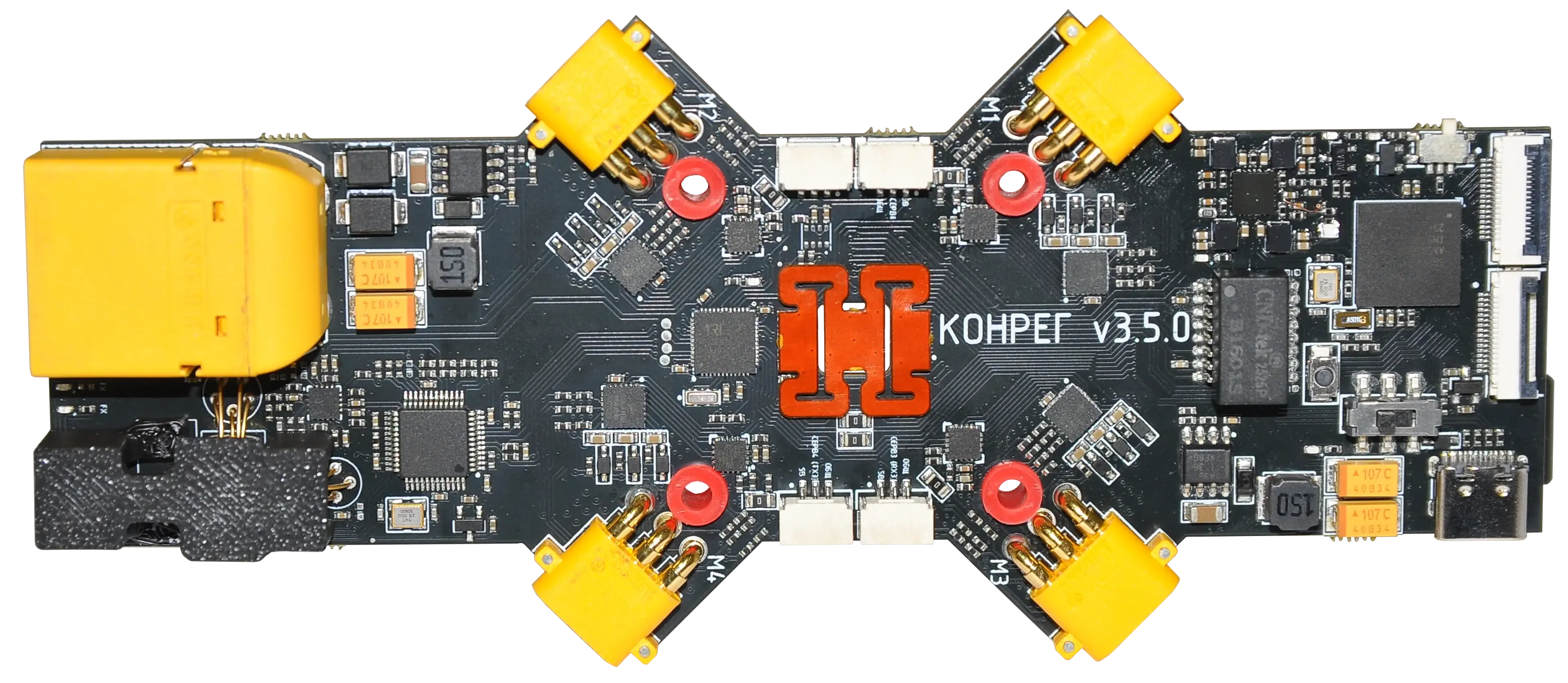

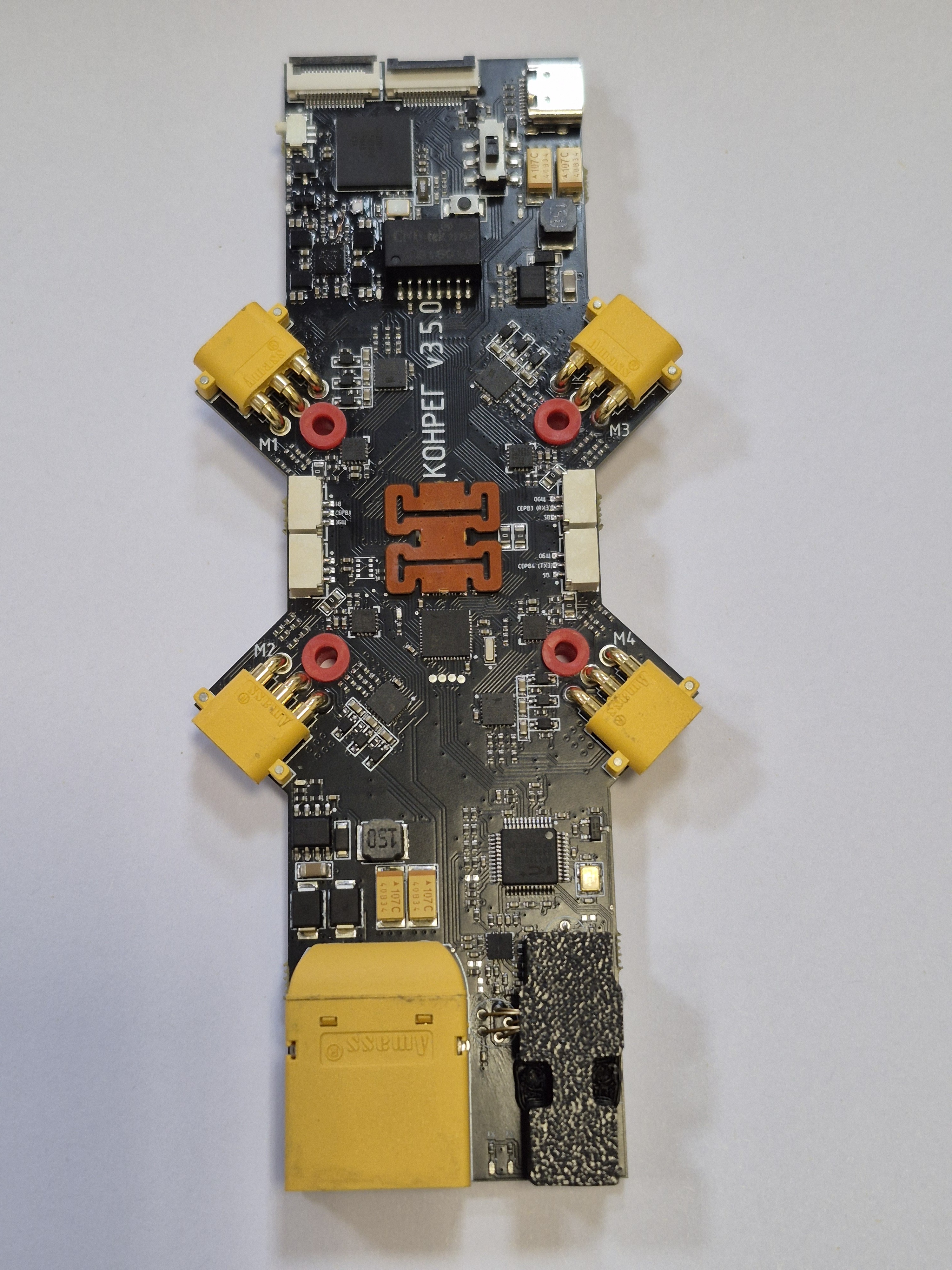

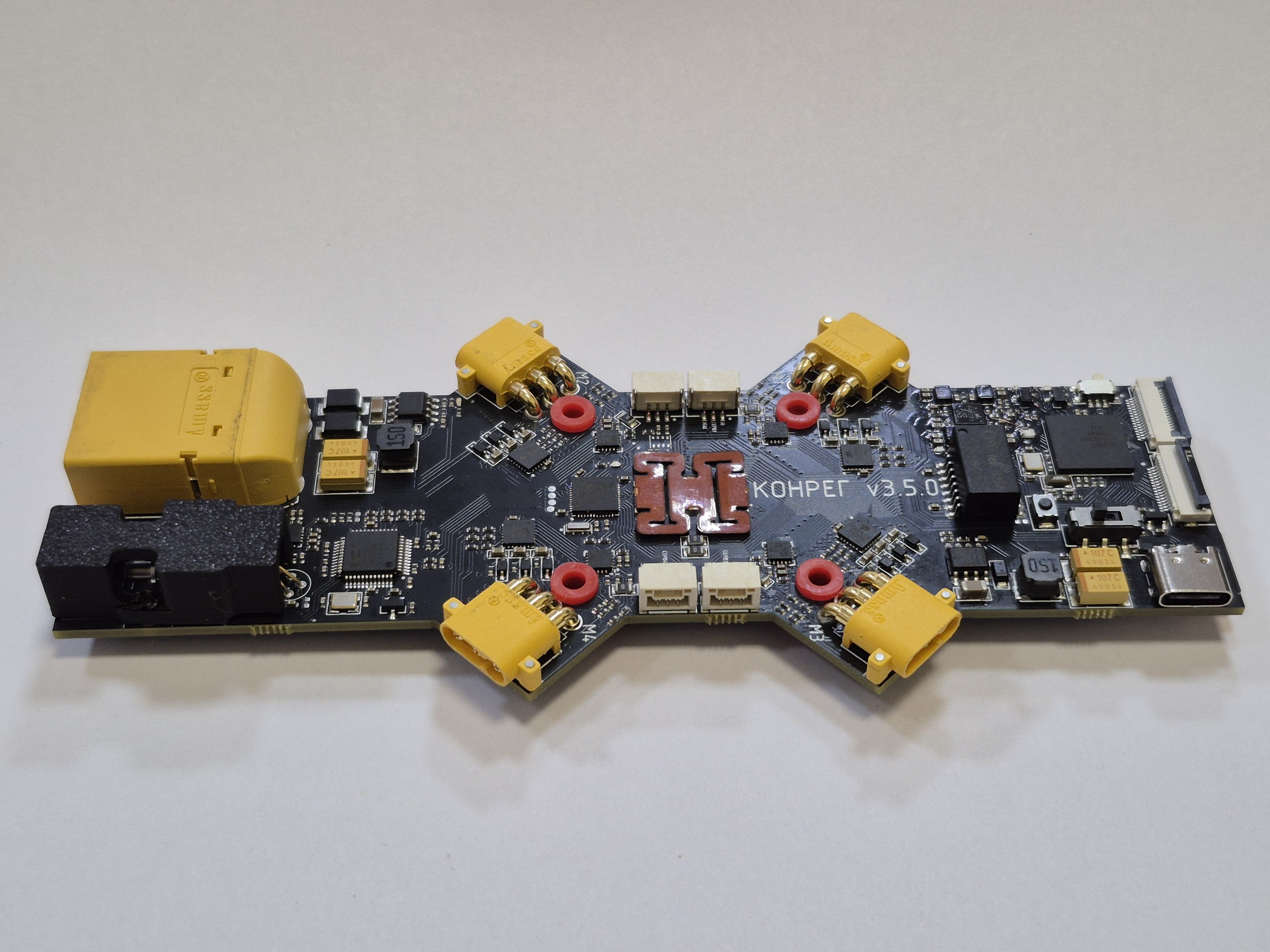

Конрег (КОНтроллер-РЕГулятор) – это универсальная плата, разработанная для сокращения времени и трудозатрат на сборку БПЛА. Модульная конфигурация на разъёмах. Конрег задуман как основа для создания лёгких FPV-квадрокоптеров с диаметром пропеллеров до 13 дюймов.
Преимущества Конрега
• Быстрая сборка – минимизированы трудозатраты и риск брака, свойственные традиционной сборке из отдельных модулей.
• Встроенная система связи с использованием оптоволокна.

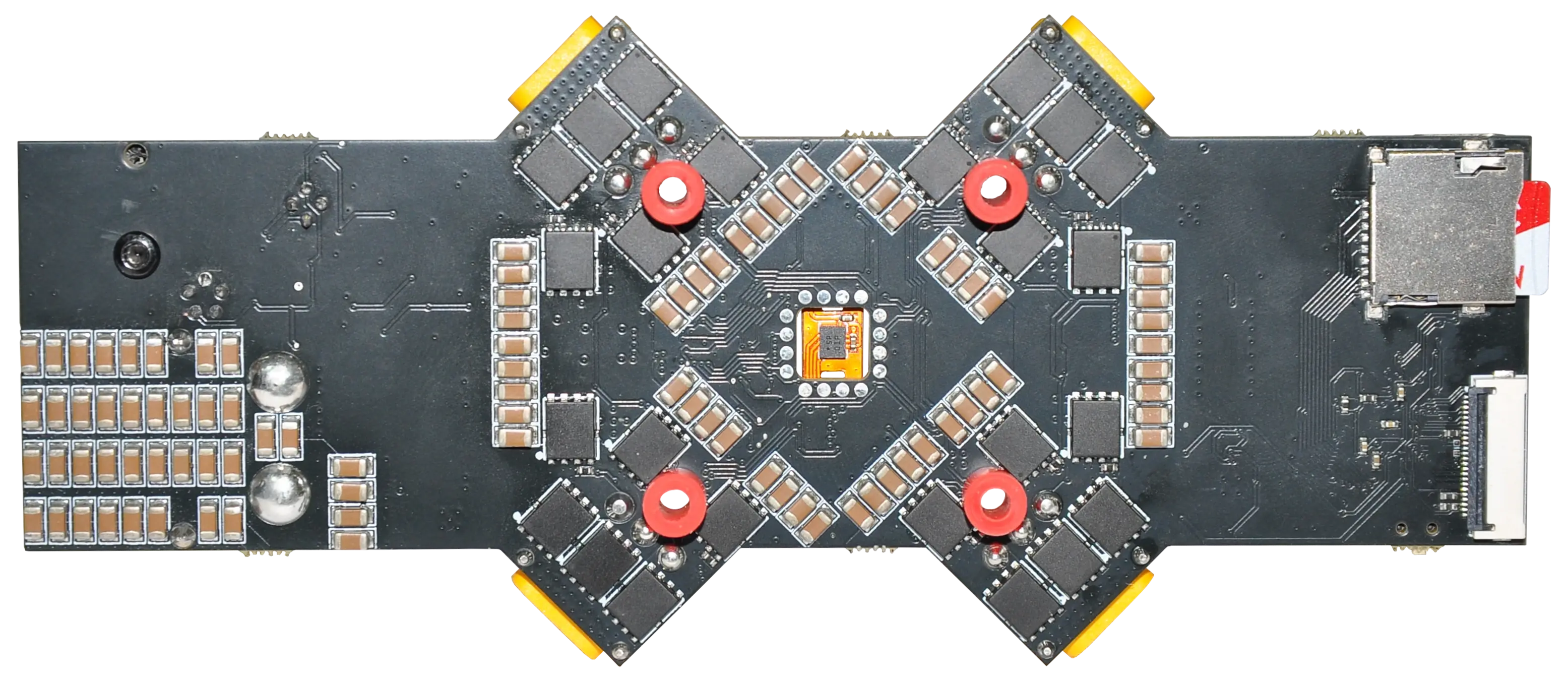

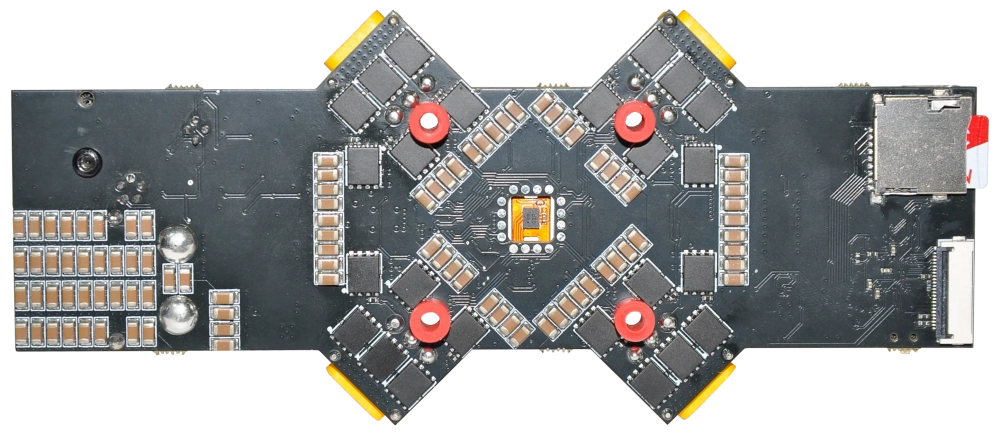

• Устойчивость к перегревам – высокая теплоёмкость единой платы и простота охлаждения в связи с установкой всех силовых элементов с одной стороны платы уменьшают риск перегрева.
• Возможность переключения между двумя камерами.
• Возможность применять до 4 сервоприводов.
• Из коробки поддерживает Bidirectional DShot и RPM-filtering, что ослабляет осцилляции и улучшает стабильность БПЛА в полёте.
Характеристики
Полётный контроллер
• Полётный контроллер на базе AT32F435 и других вариаций под управлением Betaflight.
• Гироскоп и акселерометр BMI270 или аналогичные.
• Магнитометр QMC5883L.
• Барометр BMP280.
Регулятор оборотов
• 4 регулятора оборотов с поддержкой Bluejay/ BLHeli_S.
• Рабочее напряжение 4-8S LiPo.
• Рабочий ток 50А (с радиатором до 80А) на мотор.
Так же на плате
• Процессор для обработки и перекодирования цифрового видеопотока
Возможности подключения периферии
На плате выведены следующие интерфейсы для подключения периферии:

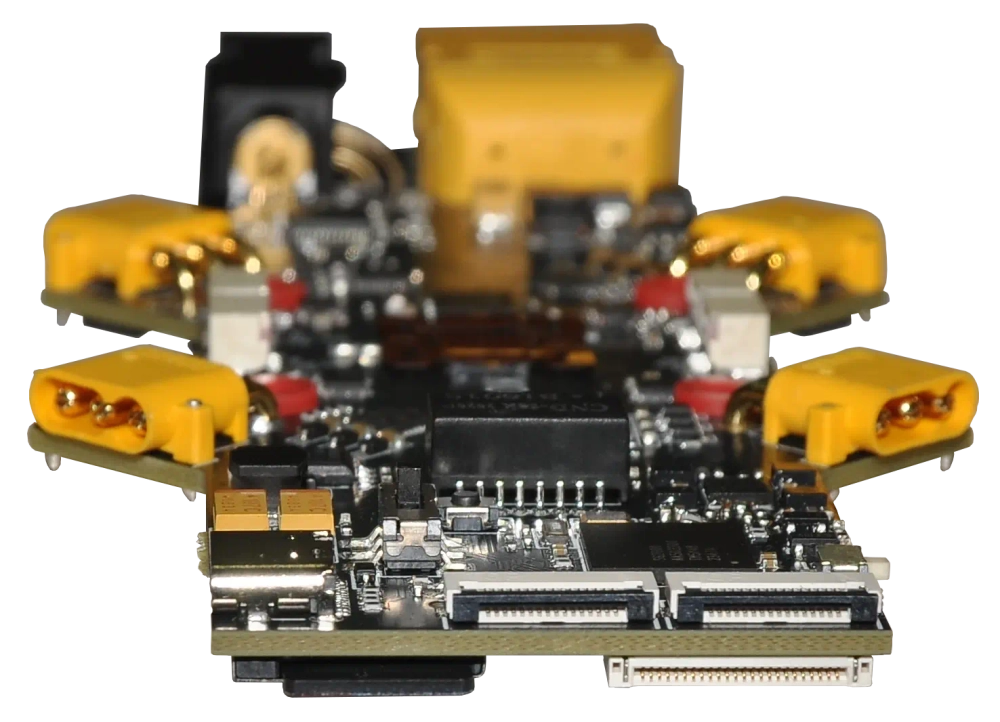

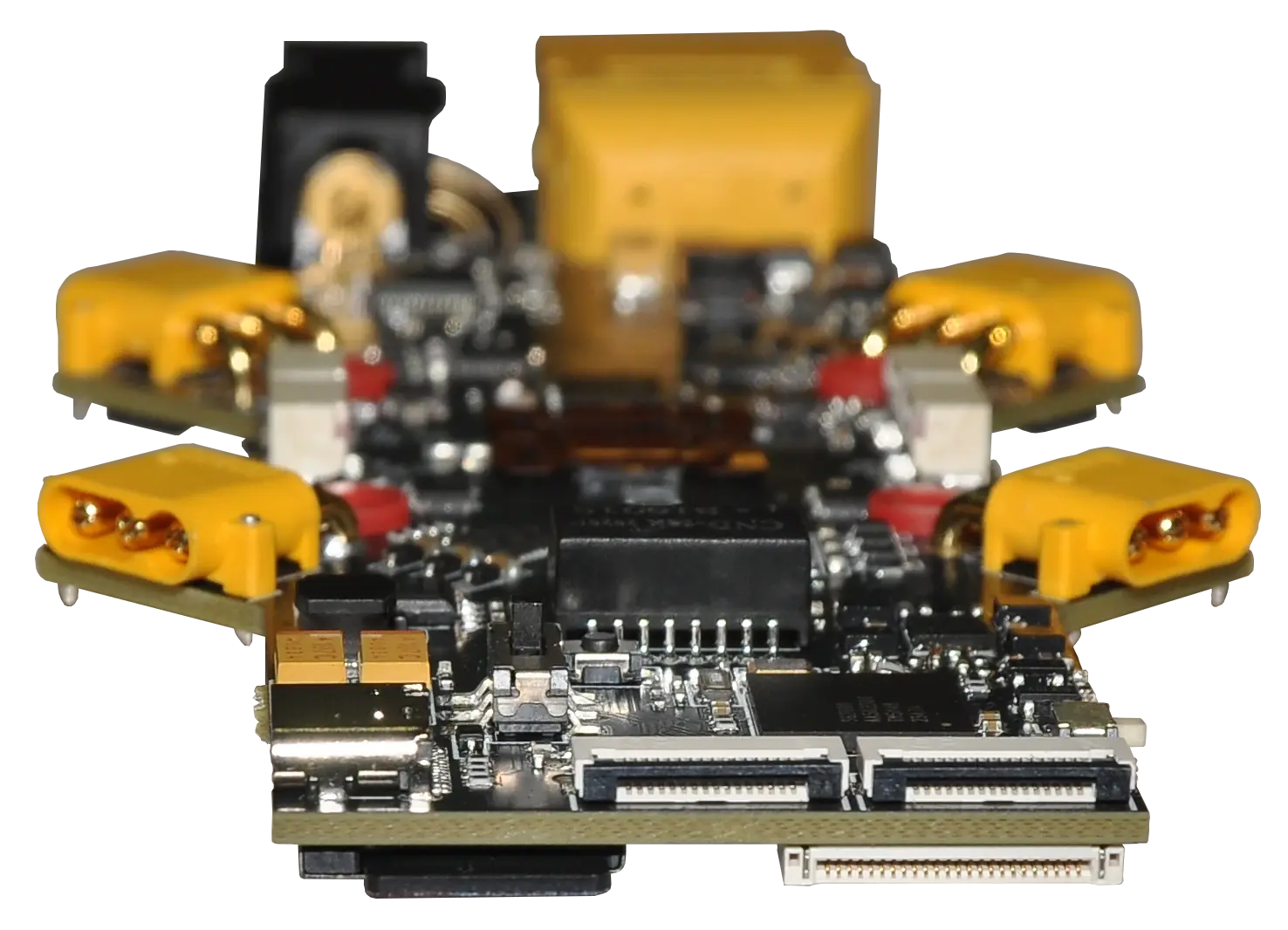

• Разъёмы для подключения 2 цифровых камер
• Разъёмы для подключения 4 сервоприводов (могут быть переконфигурированы для использования UART периферии)
• Разъём для взаимодействия с полётным контроллером – USB тип С
• Оптоволоконная система связи использует одномодовый BOSA (T1550 R1310 или R1550 T1310) и разъём LC/UPC
Цепи питания
• 12В
• 5В
• 3,3В
• VBAT

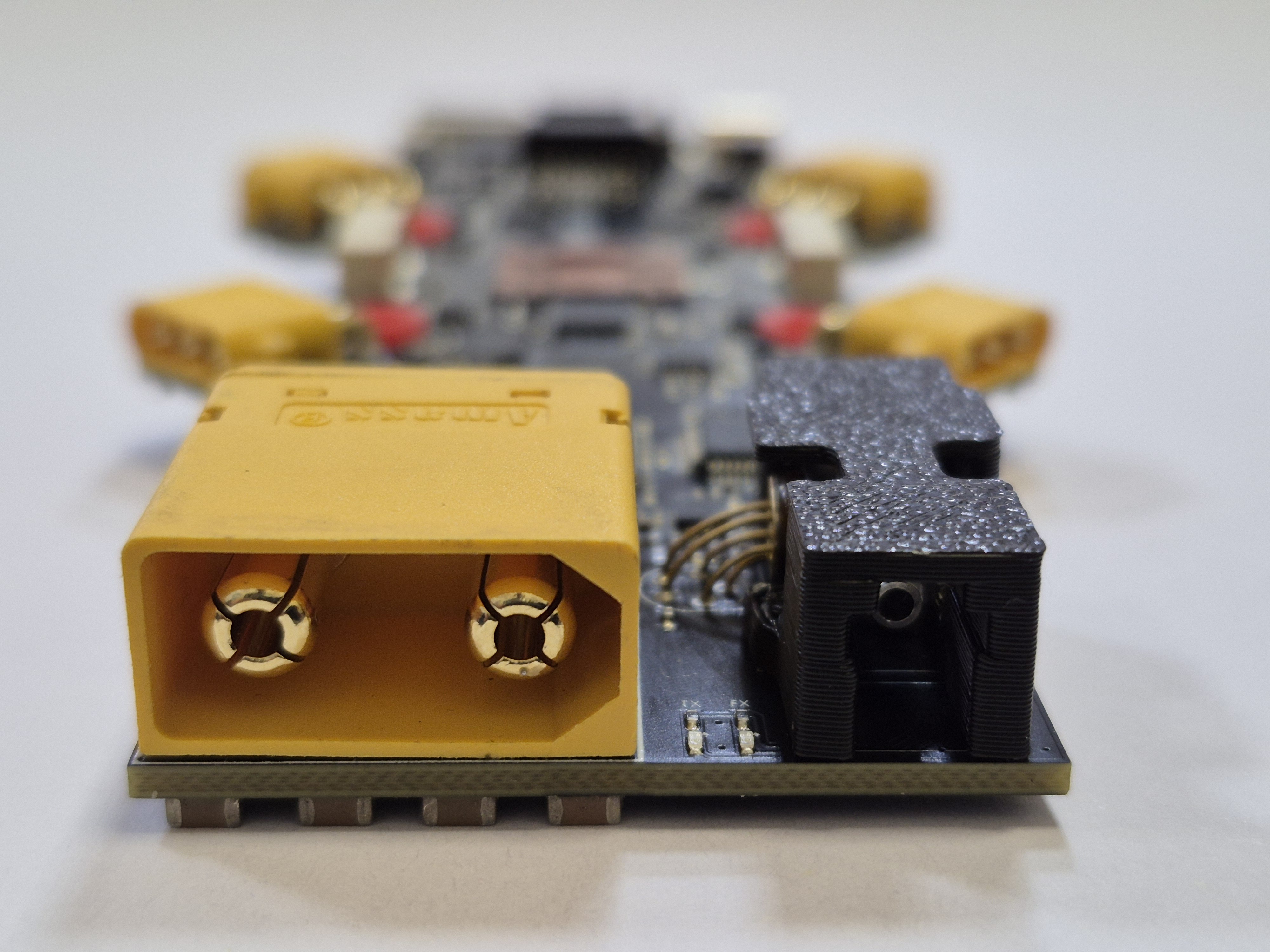

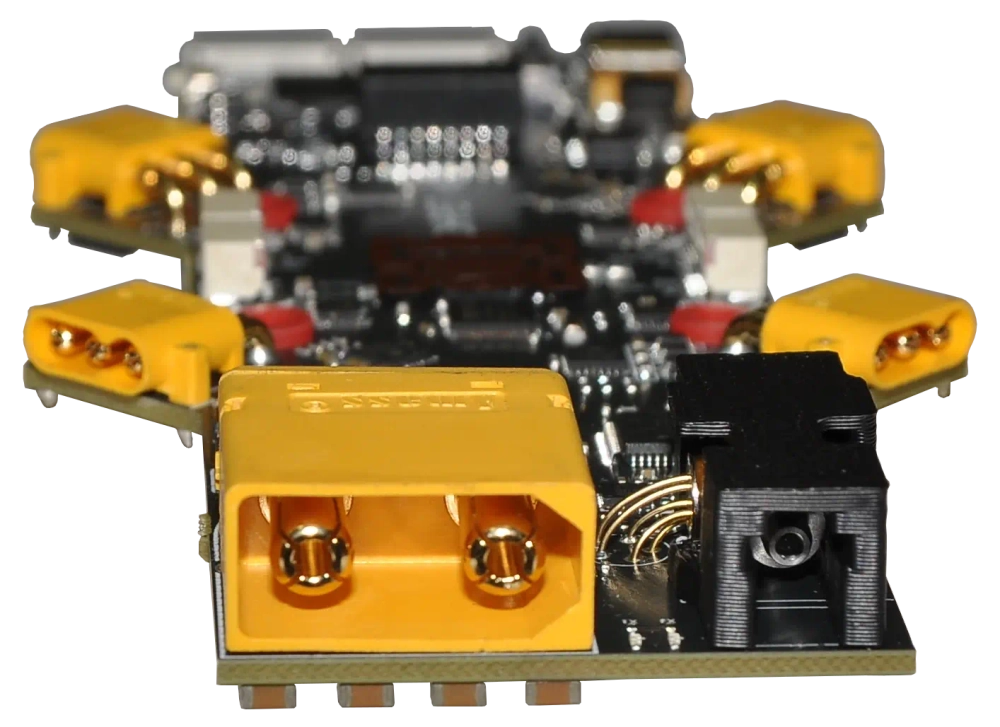

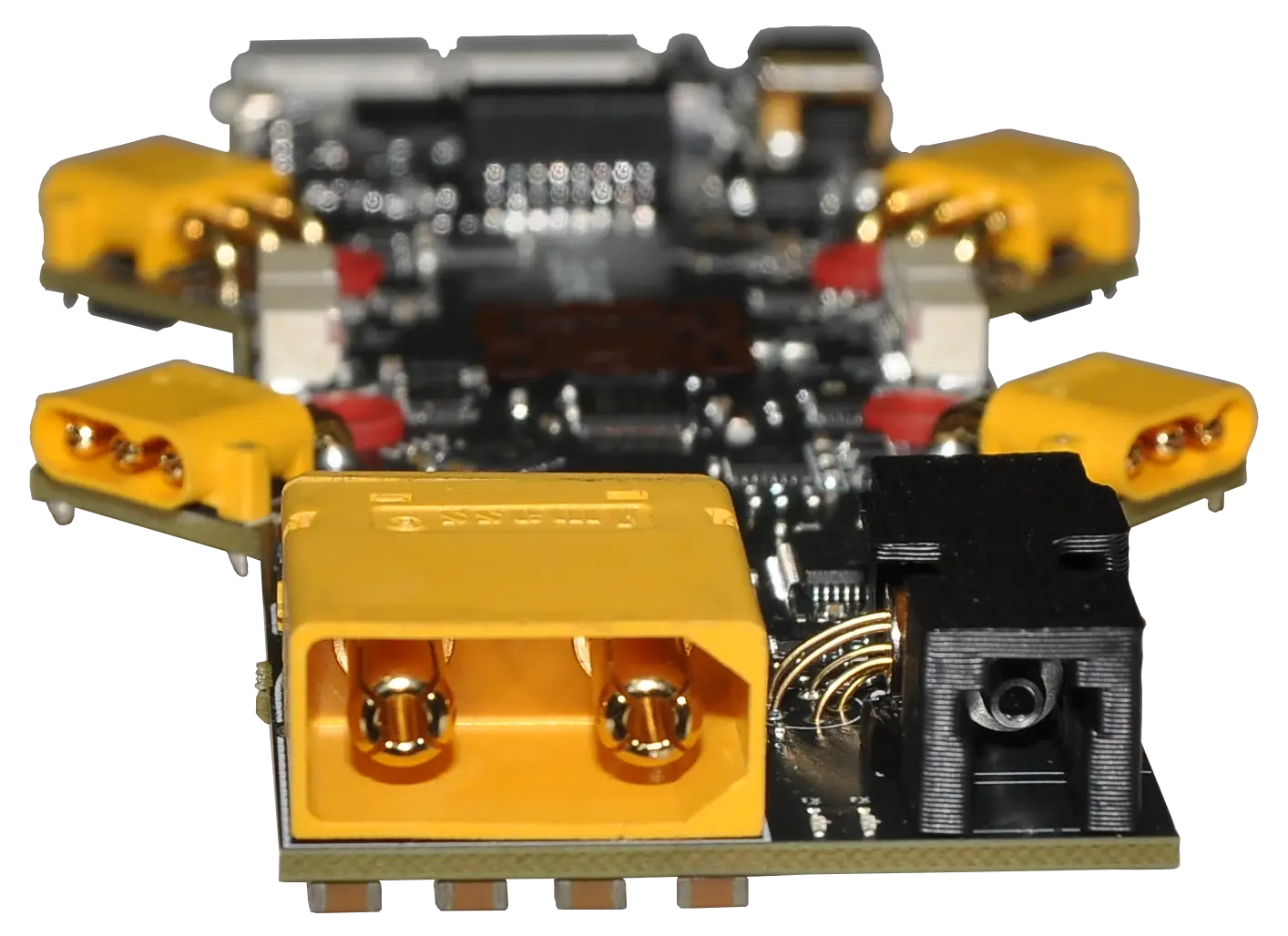

• Разъём питания XT90 – есть возможность использовать безыскровой разъём.
• Разъёмы подключения моторов – MR30PW.
Размеры, мм: 145х63х15
Вес, г: 80
Поштучно - при наличии остатков. Под заказ минимальная партия от 100 штук. По вопросам оптовых закупок обращайтесь на электронную почту.
